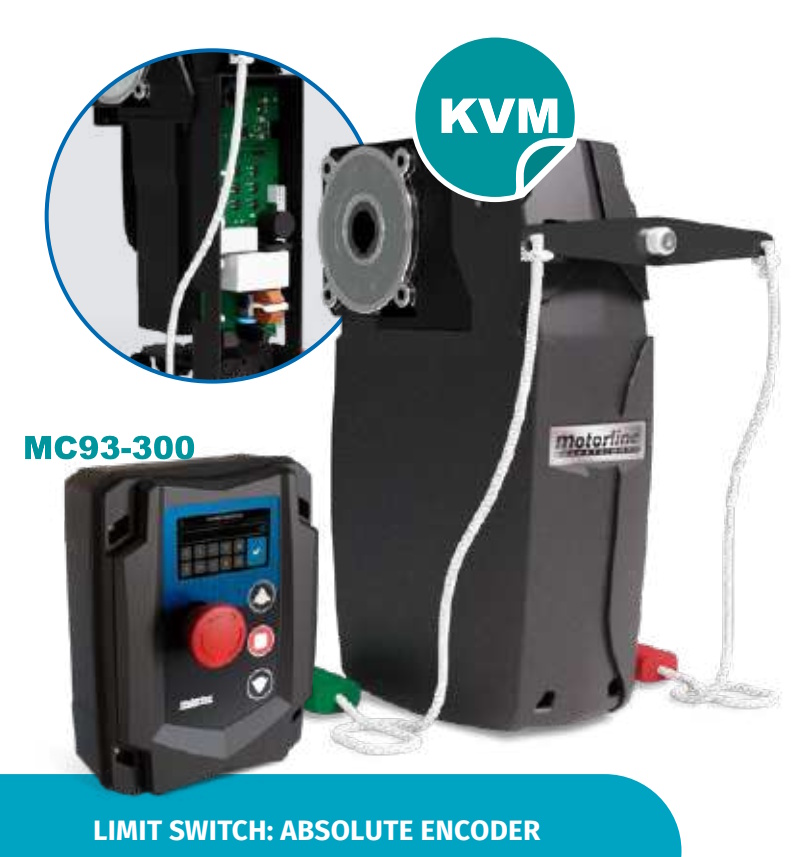

KVM315 on harjaton moottori invertterimoottori 36Vdc suoraan ovenakseliin asennettavaksi, oville, joiden koko on enintään 40 m².
Uuden sukupolven harjaton moottori on nopea, voimakas 130Nm ja hiljanen. Invertteri.
Yhteensopiva MCONNECT LINK Wi-Fi moduulin kanssa.
PAKKAUKSEN OSAT
36 Vdc With built-in inverter ja 310 Vac
(KVM315) moottori, jossa sisäänrakennettu tehonsäätökortti
ja 7 m liitäntäkaapeli ohjauskorttiin
Ohjauskortti, jossa lähtö EF25-sähkölukolle.
MC93-300 Ohjauspaneeli interaktiivisella kosketusnäytöllä konfigurointia,
diagnoosia ja järjestelmän valvontaa varten.
Järjestelmän rakenne:
Pääohjauskortti: asennetaan
helppoon paikkaan, mikä mahdollistaa helpon ohjelmoinnin,
säätöjen tekemisen ja oheislaitteiden kytkemisen.
Tämä ohjauskortti toimii turvallisella 24 Vdc:n jännitteellä, mikä estää oikosulut ja sähköiskut.
Moottorin tehonohjauskortti: integroitu moottoriin,
ohjaa oven liikettä ja energianhallintaa, saatavilla versioina 36 V:n moottoreille
(varmuuskopioakun tuella ja latauksen ja
purkauksen hallinnalla) ja 310 V:n moottoreille.
Pääominaisuudet:
Virheloki: tallentaa tapahtuneiden virheiden historian päivämäärän ja kellonajan mukaan, mahdollistaa diagnoosit.
Päivämäärän ja kellonajan säätö: synkronointi matkapuhelimen kautta.
Etäyhteys: ohjauskortin konfigurointi
ja laiteohjelmiston päivittäminen MCONNECT LINKin (Wi-Fi) kautta.
MR15-yhteensopivuus: integroi langattomat turvajärjestelmät radion kautta, esimerkiksi MX14-lähettimen avulla.
Radiovastaanotin: 433,92 MHz:n taajuus, jopa 200 kaukosäädintä (100 täyttä + 100 osittaista).
Turvatulot: yhteensopiva valokennojen, 8k2- ja OSE-järjestelmien kanssa.
Useita lähtöjä: oven tilalle, ohjelmoitavalle releelle ja lisävarusteille (24 Vdc 8W).
Absoluuttinen enkooderi: tarkka asennonsäätö
Kurssiohjelmointi: manuaalisesti säädettävä
6 m naru ja lukituksen avausvipu
Asennustarvikkeet
EF25-sähkölukon käyttöä suositellaan pienen painon oveissa luvattoman manuaalisen avaamisen estämiseksi.
Teknilliset tiedost
Virtalähde 230V 50 Hz
Moottori 36Vdc
Teho 900W
vääntövoima N 130Nm
Max. lamellinosto-oven koko - 28 m2
Tämä autotallioven avaajapaketti on turvallinen ja tehokas.
Erittäin vahvaa tekoa. Toimii varmasti talvellakin.
Lisävarusteet:
MCONNECT LINK moduuli ohjaukseen matkapuhelimella WiFi laitteiden etäohjaukseen MCONTROL-sovelluksen kautta
EF25-sähkölukko. EF25-sähkölukon käyttöä suositellaan pienen painon oveissa luvattoman manuaalisen avaamisen estämiseksi.
